大容積氣瓶磁粉自動探傷機

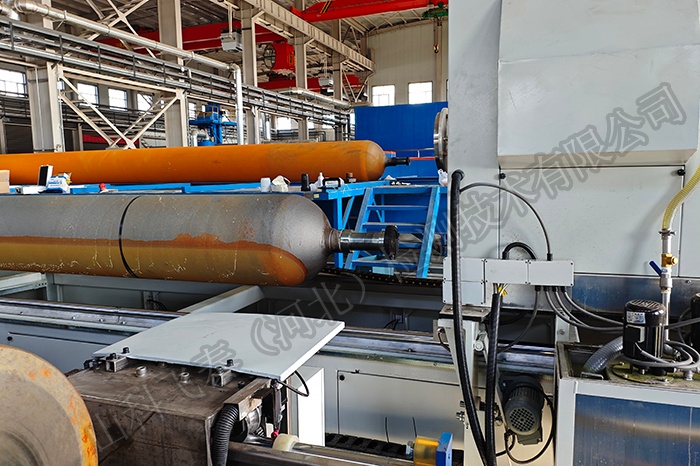

氣瓶磁粉自動探傷機介紹

實現大容積鋼質氣瓶瓶身、瓶頸部位的外表面磁粉檢測（非熒光）時所需的磁化、磁懸液噴淋、退磁等。

氣瓶磁粉探傷機磁化原理及性能

氣瓶磁粉探傷機主要由：主體框架、磁化電源系統、提升托架系統、瓶體探傷系統、瓶口探傷系統、白光觀察系統、磁懸液噴淋及回收系統等組成，對鋼瓶瓶體及瓶口進行分步探傷，及時發現被檢測鋼瓶表面及近表面的各種裂紋缺陷。

設備設二路獨立的磁化機構，磁化一路為瓶體探傷周向，設備的周向磁化采用磁軛法，縱向磁化采用線圈外加磁場方法，一次性復合磁化，全方位檢查工件表面及其近表面的各種裂紋、細微缺陷。交流磁化電流均帶斷電相位控制，既適合連續法，又可進行剩磁法探傷檢測。

設備的控制電路采用歐姆龍品牌可編程序控制器系列產品（簡稱 PLC）集中控制，具有手動、自動控制相結合的方式對工件進行探傷，三路磁化機構均獨立控制，手動控制時可進行設備的每個功能動作的單步手動操作控制，自動控制主要針對瓶體探傷，設備自動執行PLC內部程序。

氣瓶整體外表面：采用非接觸方式磁化， 首先按氣瓶長度左右電極移動、升降（電動行走）結構調整到合適位置，將氣瓶吊裝到滾動輪上，根據磁頭小車行走方向，將轉動裝置調整到合適位置，（瓶子的直徑不同，中心高度不一樣。設備為半自動操作方式，雙向檢測，可以從左向右也可以從右向左檢測）按啟動按鈕設備自動行走，反復按暗房（磁化裝置設置在暗房中）行走按鈕，直到檢測到瓶口，暗房停止行走，按工作按鈕設備自動完成—轉動、磁化、噴淋（在這段時間檢測人員在紫外線燈下尋找缺陷），當瓶子轉動、噴淋、磁化轉動后，磁化小車再次行走重復上述過程。

磁粉探傷機設計標準及依據

①中華人民共和國磁粉探傷機《GB3721-83》標準。

②機械工業部行業磁粉探傷機《JB/T8290-2011》標準。

③行業《GB/T15822.1~3》標準。

④磁粉檢測用試片 GB/T23907-2009、GB/T6063。

⑤中華人民共和國行業標準 NB/T47013.1/ NB/T47013.4。

⑥大容器鋼制無縫氣瓶 GB/T 33145-2016。

⑦采購方探傷工藝要求。

磁粉探傷機主要技術參數

● 磁粉探傷機：三相四線380V±10％ 50Hz，采用數字式電流表顯示。

● 磁化一路：瓶體探傷

   周向磁化磁勢：0-32000AT（有效值0-100A）連續可調、帶斷電相位控制器閉環跟蹤，觸摸屏電流設定）

   帶電流異常報警。變壓器和磁化線圈加過溫報警。

   縱向磁化磁勢：（有效值0-100A）連續可調、帶斷電相位控制器閉環跟蹤，觸摸屏電流設定）帶電流異常

   報警。變壓器和磁化線圈加過溫報警。

● 電極間距：3000-15000mm可調。

● 磁化靈敏度：A1型試片顯示清晰（A-15/50、）。

● 磁化方式：周向磁化、縱向磁化、復合磁化。

● 夾緊方式：瓶口探傷夾緊方式采用氣動夾緊。

● 運行方式：手動/自動切換，即可自動探傷，也可手動操作。

● 磁化裝置移動方式：電動（變頻器調速）。

● 白光照度：白光照度在距離光源381mm，工件表面處不小于 1000流明。

● 工件旋轉速度及磁化裝置移動速度：變頻調速。

● 工作節拍：保證磁化靈敏度的前提下連續生產時約15分鐘/每件（不包含上下料及觀察時間）。

● 磁化靈敏度：按中華人民共和國機械行業標準JB/T6065—2004《磁粉探傷用標準試片》規定，以標準A型1號試片A-15/50測試，顯示清晰。

● 退磁方式、退磁時間及剩磁：衰減式自動退磁Br≤0.3mT（鋼瓶探傷前無剩磁）。

● 熒光光照度：1000UW/CM2。

● 磁懸液：循環利用。

● 暫載率：≥100%。

● 連續磁化時間：連續。

● 設備顏色：設備電柜為象牙白、備本體為孔雀藍、設備運動部件為黃色。

磁粉探傷機使用環境

1、環境溫度：-10～45℃。

2、環境濕度：≤85%。

3、氣源壓力： 0.4～0.7MPa。

4、 配電電壓：三相四線380V±10％ 50Hz；采用數字式電流表顯示。

5、控制電源電壓： DC24V。

山科飛泰探傷設備可以根據客戶具體需求定制，歡迎電話咨詢！
