GB/T 9711-2023《石油天然氣工業 管線輸送系統用鋼管》超聲波探傷設備

GB/T9711-2023作為石油天然氣工業管線輸送系統用鋼管的新國家標準，它著重強化了超聲波探傷的技術規范。通過精準檢測焊縫及管體缺陷，為高壓、長距離油氣管道的安全運行提供了保障。這一標準整合國際標準技術要求，對設備性能、檢測流程及人員資質都提出了規定。

GB/T9711-2023標準中超聲波探傷設備要求

探傷儀需采用A型脈沖反射式原理，其工作頻率范圍應覆蓋1-5MHz，這一范圍能夠適應不同材質和結構的鋼管檢測需求。對于晶粒較細的軋制鋼管，較高頻率的超聲波能夠更精準地檢測出微小缺陷；而對于晶粒相對粗大的鑄造鋼管，較低頻率的超聲波則能減少能量衰減，保證檢測的有效性。

探傷儀還需配備衰減器或增益控制器，步進級每檔不大于2dB，總調節量≥60dB。在實際檢測中，不同壁厚的鋼管對探傷靈敏度的要求各異。對于壁厚較薄的鋼管，過高的探傷靈敏度可能會導致雜波干擾，影響對真實缺陷信號的判斷；而對于壁厚較厚的鋼管，較低的探傷靈敏度則可能無法檢測到深處的缺陷。通過衰減器或增益控制器，操作人員可以根據實際情況靈活調整探傷靈敏度，確保能夠準確檢測到各種缺陷。

水平線性誤差≤1%、垂直線性誤差≤5%，這兩個指標對于保證信號顯示的準確性與穩定性至關重要。水平線性誤差影響著缺陷在鋼管中的位置判斷，如果水平線性誤差過大，可能會導致缺陷位置的誤判，給后續的修復和處理帶來困難。垂直線性誤差則關系到缺陷大小的判斷，如果垂直線性誤差超出允許范圍，可能會對缺陷的嚴重程度評估產生偏差，從而影響整個鋼管的質量評定。

檢測前需使用標準試塊（如CSK-ⅠA、ⅡW2試塊）校準儀器時基線、靈敏度及探頭性能。標準試塊的材質應與被檢鋼管聲學特性一致，這是保證校準準確性的關鍵。如果試塊與鋼管的聲學特性差異較大，校準結果可能會出現偏差，從而影響檢測結果的準確性。試塊的厚度覆蓋檢測范圍的10%-100%，這樣可以確保在不同厚度的鋼管檢測中，都能夠通過試塊進行準確的校準。在檢測厚壁鋼管時，需要使用厚度較大的試塊進行校準，以保證對深處缺陷的檢測準確性；而在檢測薄壁鋼管時，則需要使用厚度較小的試塊，以避免校準誤差對檢測結果的影響。

超聲波自動化檢測系統的要求

對于超聲波自動化探傷系統來說，需配備機械掃查裝置、數據采集系統及缺陷分析軟件。機械掃查裝置能夠?qū)崿F(xiàn)探頭的自動移動和掃查，確保掃查速度均勻（≤100mm/s）。均勻的掃查速度對于保證檢測結果的一致性和準確性至關重要，如果掃查速度過快，可能會導致部分缺陷被漏檢；如果掃查速度過慢，則會影響檢測效率。數據采集系統能夠?qū)崟r采集檢測過程中的超聲波信號，采樣頻率≥100MHz，保證能夠準確捕捉到微小的缺陷信號。缺陷分析軟件則能夠?qū)Σ杉降臄?shù)據進行實時分析和處理，實現缺陷信號的圖譜分析，幫助檢測人員更直觀地了解缺陷的位置、大小和形狀。

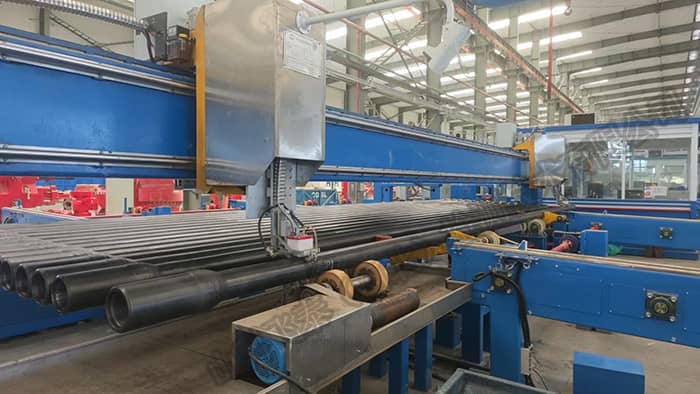

石油管超聲波自動探傷系統

系統需具備溫度補償功能，適應-20℃至50℃檢測環境。在不同的溫度條件下，超聲波在鋼管中的傳播速度會發生變化，從而影響檢測精度。通過溫度補償功能，系統能夠根據實時溫度數據，自動調整檢測參數，確保在不同溫度環境下都能夠準確檢測出鋼管中的缺陷。在寒冷的北方地區，冬季室外溫度可能會降至-20℃以下，此時如果檢測系統不具備溫度補償功能，檢測結果可能會出現較大偏差；而在炎熱的南方地區，夏季室外溫度可能會高達50℃以上，同樣需要溫度補償功能來保證檢測精度。

GB/T9711-2023標準超聲波探傷設備購買

山科飛泰生產超聲波探傷設備均符合GB/T9711-2023標準，其中超聲波自動化探傷系統可以根據客戶需求定制，包括探傷功能、自動化程度、探傷標準、價格等，想要咨詢的客戶，可以打電話聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
