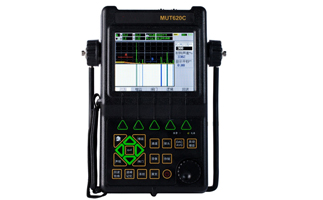

超聲波探傷儀發射接收電路工作原理

超聲波探傷儀發射電路

由2只可控硅BT151組成倍壓高速脈沖發生器。平時，兩可控硅均不導通，電源正電壓經電阻分別向電容充電至電源電壓，當觸發脈沖到來時，可控硅導通，電容放電，使在另一可控硅的陰極端產生一個幅度接近電源電壓的負脈沖，促使其導通，電容急劇放電，從而在可控硅陽極獲得一個前沿時間很陡，而幅度遠大于電源電壓的負脈沖。當此負脈沖作用于接頭時，便激勵探頭晶片產生高頻衰減振蕩，在被測介質中形成超聲波，振蕩的頻率由探頭決定。

超聲波探傷儀接收電路

接收電路包括衰減器、前置放大器、高頻放大器、檢波器、抑制電路和視頻放大器。

① 衰減器由粗調衰減器和細調衰減器組成。總衰減量80dB，其中粗調步進20dB，細調步進2dB 。

② 前置放大器分別由3DJ8G、3CG15C、3DG945、3CG733組成。 通過采用場效應管和適當的補償， 使放大器在0.4～12MHz 的通帶范圍內獲得足夠的放大量、較低的噪聲和較低的輸出阻抗。

當儀器用作單收發方式工作時， 發射脈沖直接加到放大器的輸入端，由于發射脈沖的幅度高達數百伏以上，因此在放大器的輸入端加有雙向限幅器作雙向限幅，使前置放大器的第一級場效應管3DJ8G得到保護。

③ 高頻放大器由四只三極管3DG1674組成。 它將前置放大器送來的信號作進一步的放大。其放大量的平滑調節通過 <增益> 電位器來實現，調節范圍為8dB。經高頻放大后的脈沖信號由兩只二極管2AP10P進行檢波，其包絡信號經場效應管源極跟隨器跟隨后饋至抑制電路。

④ 抑制電路由兩部分三極管組成。 在〈抑制〉電位器置最小時，檢波后的脈沖信號經三極管放大后饋至視頻放大器，電路有較好的線性和足夠的動態范圍，在加入一定的“抑制”量之后，三極管趨于截止，只有高于抑制電壓的脈沖信號才能通過，并基本上保持原有的防大量，這樣，適當調節〈抑制〉電位器就可將高頻放大電路的噪聲和被檢材料中無意義的雜亂回波或其它弱小的信號削去，同時，使有用信號仍基本保持其原有幅度，從而大大提高顯示波形的信噪比。

⑤ 視頻放大器由 3CG733、3CG22G、3DA150B等三極管組成，對抑制電路送來的脈沖信號進行放大，使有足夠的幅度來滿足示波管垂直偏轉板對偏轉電壓的要求。
