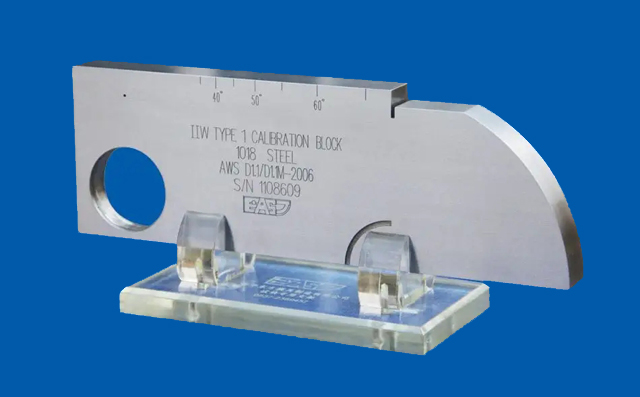

超聲波探傷試塊中人工反射體

超聲波探傷機試塊中的人工反射體應按其使用目的的選擇，應盡可能與需檢測的缺陷特征接近。常用的人工反射體主要有長橫孔、短橫孔、平底孔、V型槽和其他線切割槽等。

1.恒通孔和長橫孔具有軸對稱特點，反射波幅比較穩定，有線性缺陷特征，適用于各種K值探頭。一般代表工件內部有一定長度的裂紋、未焊通、未熔合和條狀夾渣。通常使用在對接接頭、堆焊層的超聲檢測中，也有用在螺栓件和鑄件檢測的。



2.短橫孔在近場區表現為線狀反射體特征，在遠場區表現為點狀反射體特征。主要用于對接焊接頭檢測。適用于各種K值探頭。



3.平底孔一般具有點狀面積型反射體特點，主要用于鍛件、鋼板、對接焊接接頭、復合板、堆焊層的超聲檢測。通常適用于直探頭和雙晶探頭的校準和檢測。



4.V型槽和其他切割槽具有表面開口的線性缺陷的特點。適用于鋼板、鋼管、鍛件等工件的橫波檢測，也可以模擬其他工件或?qū)宇^表面或表面缺陷以調整檢測靈敏度。檢測或校準時，通常采用K1斜探頭，根據需要，也可采用其他K值探頭。
